1、概述

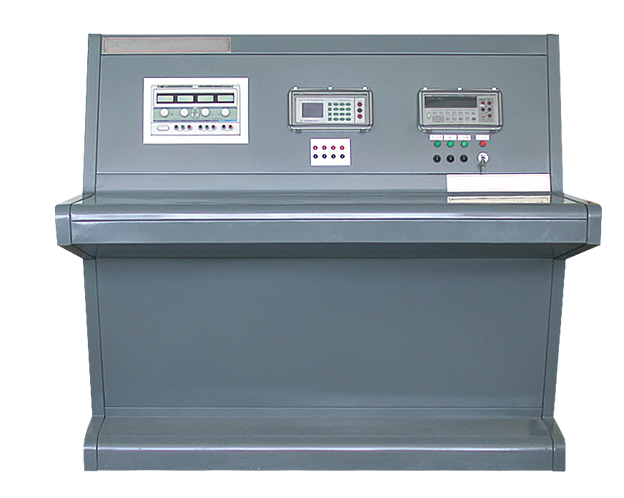

RZG-T熱工儀表校驗裝置是公司實施自動化實驗室系統的又一技術成果，與壓力裝置，溫度裝置配套，可以組成功能強大的覆蓋全部工業自動化過程信號的計量檢測系統，是熱工儀表校驗的更新?lián)Q代產品。
裝置可測量和仿真輸出電壓、電流、頻率、電阻、熱電偶（R、S、K、N、J、T、E）、熱電阻（Pt100、Pt0、Cu100、Cu50）等信號，并可程控階梯輸出。并可程控階梯輸出。能校驗和檢測符合以上信號的溫度變送器，配電器、隔離器、顯示儀、調節儀等過程儀表，是裝備現代化計量室，實驗室的理想設備。

2、特點
2.1選用我公司新近研制的ZJF-4熱工儀表校驗仿真儀作為信號發生儀，準確度滿足0.02級要求。選用美國3340IA數字萬用數作為測量標準科技，性能穩定可靠，測量準確度高。
2.2 17313B3A直流穩壓器為被檢儀表提供標準可調節直流電源，滿足檢測需要。
2.3 裝置以計算機為中心，采用精心編制的軟件系統，操作簡便，具有較高的自動化程度。
2.4裝置保留了手動操作功難，在脫離計算機的情況下，可通過操作面版儀表鍵盤，實現測量和檢定功能。
2.5獨具匠心的琴式臺面設計，符合人性化設計理念，美觀大方，操作舒適。
2.6裝置為單元、摸塊式組合，既能形成強大的功能組合，各分列單元亦能獨立運行、完成檢測任務。

執行規程

• JJG186—1997      動圈式溫度指示、指示位式調節儀表檢定規程。
• JJG671—96        數字溫度指示調節儀檢定規程。
• JJG74—92         自動平衡式顯示儀表檢定規程。
• JJG706—90        帶位式控制自動平衡式顯示儀表檢定規程。

部分圖表執行了行業及顧客和意愿
軟件功能

• 在Windows環境下編制的裝置系統軟件，界面清馨友好，操作簡單方便，操作人員可以十分輕松的熟練運行裝置。
• 可任意擴充的軟件測控、測管和數據庫功能，實現了自動仿真輸出、自動數據采集、自動存儲運算、判斷和自動生成結果文件，由打印機輸出。管理機構可隨時通過網絡（另外配置）查看在線儀表的狀況和進行統計、報表等。
• 具有管理整個企業被檢儀表數據的數據庫，使所有被檢儀表從購買后的原始數據檔案記錄、每次檢定校驗記錄、直到@終儀表報廢退出使用，均可建立完整的檔案。用戶可以按時間、計量器具編號、儀器名稱、使用部門等信息的任一項進行查詢。

程控輸出功能可以使繁瑣的數據串按您所設定的輸出比例程控輸出。

3、主要技術指標
3.1輸出

輸出	量程	分辨率	精度F·S	負載	備注
電壓(mV)	0-±99.999	1μV	0.02%	200Ω(min)	直流
電壓(V)	0-±9.999	0.1mV	0.02%	200Ω(min)	直流
電流(mV)	0-±25.000	1μV	0.02%	20Ω＜R＜500Ω	直流
仿真電阻(Ω)	0-999.99	0.01Ω	0.1Ω	RX1＜10V 50μA＜1＜10mA
K型偶(℃)	0-1100	0.1℃	0.5℃	200Ω(min)	B,J,T
S型偶(℃)	0-1600	0.1℃	2.0℃	200Ω(min)	B,R,N
熱電阻Pt100(℃)	-50-600	0.1℃	0.2℃	RX1＜10V 50μA＜1＜10mA	Cu100
熱電阻Cu50(℃)	-50-150	0.1℃	0.5℃	RX1＜10V 50μA＜1＜10mA
電壓(DV)	24		0.2V	200Ma(max)	直流
頻率(Hz)	0-1K	0.01 Hz	0.02%	10KQ	②




測量	量程	分辨度	精度F·S	輸入阻抗	備注
電壓(mV)	0-±99.999	1μV	0.02%	10oΩ	直流
電壓(V)	0-±50.000	1mV	0.02%	1MΩ	直流
電流(mA)	0-±25.000	1μV	0.02%	50Ω	直流
電阻(Ω)	0-999.99-9999.9	0.01Ω0.1Ω	0.1Ω1Ω		①
K型偶(℃)	0-1100	0.1℃	0.5℃	10oΩ	B,J,T
S型偶(℃)	0-1600	0.1℃	2.0℃	10oΩ	B,R,N
熱電阻Pt100(℃)	-50-600	0.1℃	0.2℃
熱電阻Cu50(℃)	-50-150	0.1℃	0.5℃		Cu100
頻率(Hz)	0-10K	0.1 Hz	0.02%	10KΩ	②

備注:
①測量電阻小于1K分辨率為0.01大于等于1K且小于10K時分辨率為0.1Ω。
②頻率輸出是TTL電平方波，頻率測量輸入應是TTL電平交流信號。頻率輸出與測量＞=100Hz時分辨率為0.1Hz，小于100Hz時分辨率為0.01Hz。

4、主要配置
ZJF-4熱工儀表校驗仿真儀
34401A數字萬用表
17313B3A直流穩壓器
微型計算機
