◆概述

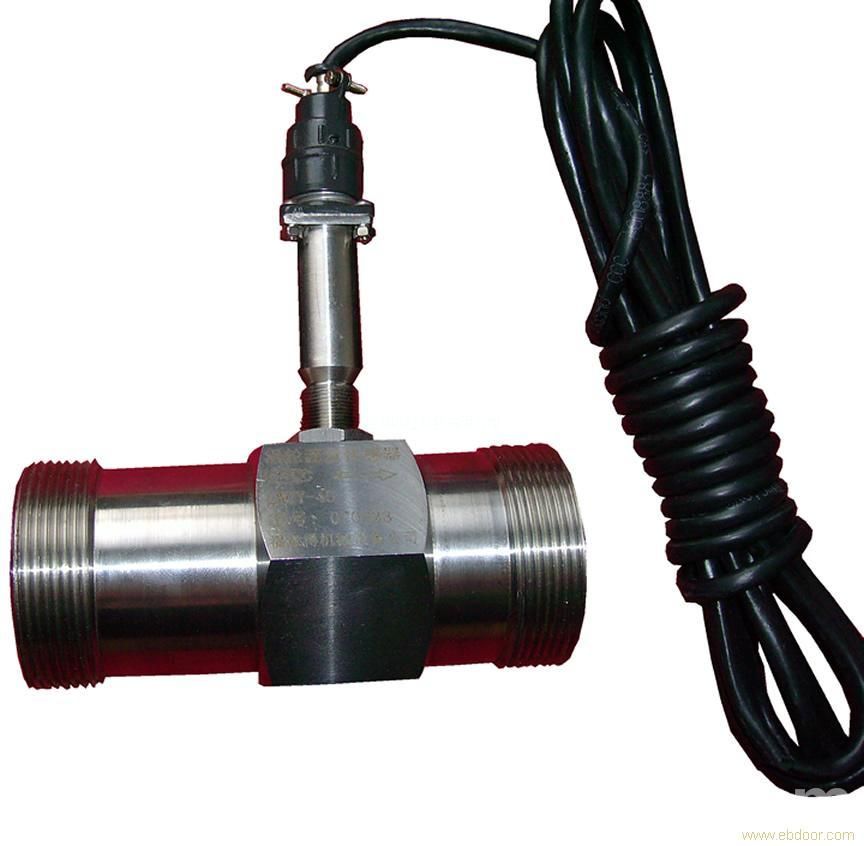

    LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。LWGY系列渦輪流量計采用國外先進技術生產制造的，是@理想計量液體的流量計之一。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。

◆工作原理
傳感器內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。

◆特點
★壓力損失小，葉輪具有防腐功能。
★具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于0.02％。
★儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
★采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。

★測量檢測器具有耐磨型與防腐型，產品應用范圍廣，穩定性好。
★渦輪流量計溫度范圍：-20~100℃，高溫型-20~150℃。
★流量測量范圍大，一般可達10：1，特殊可擴展40：1。
★流量傳感器具有多種連接方式，便于安裝使用。
★渦輪傳感器適合測量粘度低的液體，具有精度高@高可達（0.2~1.0級），可承受的工作壓大等特點。
★葉輪采用雙相不銹鋼，必要進行進一步防范處理，軸承采用石墨、改性四氟乙烯、碳化鎢與寶石。
★智能化電路設計，功能強大，顯示瞬時流量，累積流量。功耗低微，可自帶電池工作，遠傳型輸出4~20mA，脈沖，帶Hart協議。

◆主要技術參數
★流量計規格，基本參數和性能指標(見表二)

執行標準	渦輪流量傳感器（JB/T9246-1999）
儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-20℃～+120℃       環境溫度：-20℃～+60℃ 相對濕度：5%~90%             大氣壓力：86KPa~106KPa
信號輸出功能	脈沖信號、4~20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
信號線接口	基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	基本型：非防爆產品；防爆型ExdIIBT6或ExdIICT4
防護等級	IP65或更高（可訂制）


★準確度:0.5級、1.0級;
★通常使用條件:
 1)環境溫度-20℃～50℃;
 2)相對溫度:5％～95％;
 3)被測介質溫度:-20℃～120℃;
 4)大氣壓力:86Kpa～106Kpa;
 5)防爆等級:ibⅡBT4
★信號傳輸距離:傳感器至顯示器的距離可達1000m。

電氣特性
1、顯示方式:

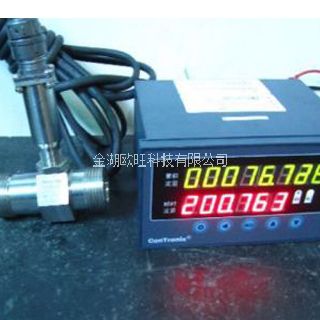

 1)LWGY遠傳顯示:脈沖輸出(配顯示儀表);

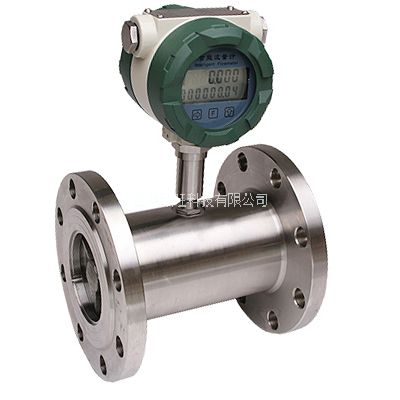

 2)LWY現場顯示:7位LCD顯示累積流量，單位(m 3)
 　　　　　　　 7位LCD顯示瞬時流量，單位(m3 /h)
3)LWGB渦輪流量變送器:(配顯示儀表)。

2、輸出功能:
1)LWGY脈沖輸出，p-p值由供電電源確定;
2)LWY可帶脈沖輸出或4～20mA兩線制電流輸出;


渦輪流量計口徑與流量范圍對照表:

儀表口徑 （mm）	正常流量范圍 （m3/h）	擴展流量范圍 （m3/h）	常規連接方式 與耐壓等級	特制耐壓等級（MPa） （帶徑法蘭連接方式）
DN 4	0.04～0.25	0.04～0.4	螺紋連接/6.3MPa	10、16、25
DN 6	0.1～0.6	0.06～0.6	螺紋連接/6.3MPa	10、16、25
DN 10	0.2～1.2	0.15～1.5	螺紋連接/6.3MPa	10、16、25
DN 15	0.6～6	0.4～8	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接
DN 20	0.8～8	0.45～9	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接
DN 25	1～10	0.5～10	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接/2.5MPa
DN 32	1.5～15	0.8～15	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接/2.5MPa
DN 40	2～20	1～20	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接/2.5MPa
DN 50	4～40	2～40	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 65	7～70	4～70	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 80	10～100	5～100	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 100	20～200	10～200	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 125	25～250	13～250	法蘭連接/1.6MPa	2.5、4.0、6.3、12、16
DN 150	30～300	15～300	法蘭連接/1.6MPa	2.5、4.0、6.3、12、16
DN 200	80～800	40～800	法蘭連接/1.6MPa	2.5、4.0、6.3、12、16


渦輪流量計選型表:

型    號								說 明
LWGY─	□	/□	/□	/□	/□	/□	/□
公稱 通徑	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
類 型		N						傳感器型：+12V或24V供電，輸出三線制脈沖信號
		A						變送器型：+24V供電，輸出二線制4～20mA
		B						智能型：鋰電池供電，現場顯示無信號輸出
		C						智能型：+24V供電，現場顯示并輸出二線制4～20mA
		C1						智能型：+24V供電，現場顯示并帶有RS486通訊協議
		C2						智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級			05					0.5級
			10					1.0級
			02					0.2級（協商訂貨，生產周期較長）
渦 輪 類 型				W				擴展測量范圍
				S				標準測量范圍
材 質					S			304不銹鋼
					L			316（L）不銹鋼
防 爆						N		非防爆型
						E		防爆型，ExdⅡBT6
壓力等級							N	常規   （參照表2）
							H(x)	高壓   （參照表2）
