一、概述

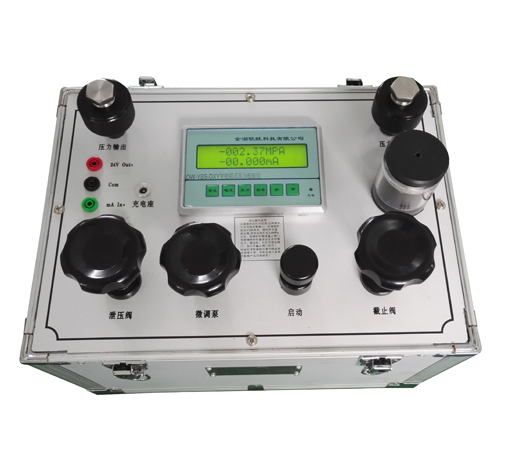

1.1 YBS-DXY智能壓力（液壓）校驗儀為交直流兩用的便攜式智能壓力校驗儀表，在測量壓力的同時，可測量電流，且壓力電流可同時顯示，儀表并備有24VDC輸出，加之前面板上安裝有造壓手泵，使其成為理想的現場校驗儀表。
二、特點:
1.２.1高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重復性和穩定性，測量準確度高。
1.2.2采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。
1.2.3恒流充電,具有電池電壓的過充電、欠電壓自動關機自動保護功能,保證電池不因過充電或欠壓而損壞,確保電池使用壽命長。
1.2.4儀表量程功能豐富，一表多用，具有多總顯示反風格，可同時顯示壓力電流、壓力水柱或壓力kgf/cm電流百分比等。
1.2.5儀表具有超量程報警功能，a.當所受壓力超出額定倒多滿量程+2500字,儀表蜂鳴器發出報警聲,表示壓力超出量程上限,須停止加壓,并卸掉部分壓力使其在規定的量程內,防止損壞壓力傳感器。b.當儀表所測量的電流超過22mA時儀表蜂鳴器發出報警聲,表示所測量的電流超出量程上限。
1.2.6軟件內容豐富,操作簡單、明了。
1.2.7LCD自帶背光燈,使壓力/電流顯示直觀、清晰。結構緊湊合理。體積小，重量輕，攜帶方便。
1.2.8前面板安裝手動壓力發生器,可達-0.095～2.5MPa,并帶有微調、蔬空閥。手動真空發生達95%。壓力發生器零部件精細研磨，氣密性好，符合IP54密封標準。
1.2.9通過面板鍵盤操作,可適時對儀表時漂和非線性進行修正。
1.2.10金屬外殼,抗干擾性強,牢固耐沖擊。
1.2.11容積式微調,容易實現任意壓力點檢測。
三、選型方法
| 標準 | 型號 | 類別 | 附加功能 | 說明 | ||
| JB | 產品標準JB/T7392-94 | |||||
| 無定義 | ||||||
| OW-YBS-DX | 智能壓力校驗儀 | |||||
| 無定義 | ||||||
| Y | 箱式自帶壓力源(多量程液壓) | |||||
| 液晶雙現臺式型 | ||||||
| 便攜自帶壓力源氣壓 | ||||||
| 寬屏自帶壓力源 | ||||||
| 便攜自帶壓力源液壓 | ||||||
| R | RS232接口 | |||||
| J | 測量數據記憶 | |||||
| D | 多量程、多模塊 |
完整選型請標明量程、精度等級。
量程范圍
| 高 壓 |
0～0.25 0～0.4 0～0.6 0～1.0 0～1.6 0～2.5 0～4.0 0～6.0 0～10 0～16 0～25 0～35 0～60MPa |
注:1。OW-YBS-DX智能壓力校驗儀內部配置壓力源，量程范圍:0～2.5MPa、0～
6MPa、0～60MPa(液壓）更大量程另議。
2． 表中沒有標明，但是客戶需要特殊要求的，請在訂貨時注明具體量程和要求。
四、主要技術指標
- 壓力量程:0～60MPa各種量程段
- 分辨率:min 1PA(壓力) min 1uA(電流)
- 電流測量范圍:0～22mA
- 直流輸出:24VDC
- 準確度:0.1%F.S 0.05%F.S(壓力) 0.05% (電流)
- 溫度范圍:5～50℃
- 充電電源工作時間:8小時
- 壓力、電流同時顯示
- 相對濕度:不大于80%RH
- 過載能力:滿量程的1.2～1.5倍
- 外形尺寸:300*150*90mm
- 重量:2.5Kg
- 功耗:2～3VA
