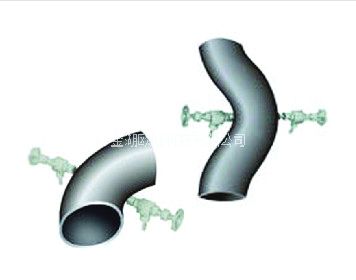

產品特點
◆ 彎管流量計可耐高溫、高壓，可在潮濕、粉塵、振動等各種惡劣的環 境中工作。
◆ 傳感器無插入元件，無附加阻力損失，能耗低，符合節能環保要求； 結構簡單，安裝方便，維護量小，是一種非常理想的流量測量儀表。
◆ 測量介質全面，包括液體（熱水、冷水、油、液氨以及其他液體）、氣體（高爐煤氣、焦爐煤氣、氧氣、空氣、 天然氣、乙炔、硫化氫等）與蒸汽。
◆ 測量口徑DN15～2000，管道轉彎處及直管道上均能安裝，安裝直管段要求低，前5D，后2D。
◆ 測量流速范圍寬，適用于管道內流速為0.2～12m/s（液體介質）和2～160m/s（氣體與蒸汽介質）。
◆ 測量精度可達0.5～1.5級，重復性為0.2％。
◆ 為方便用戶使用，我公司彎管流量計有一體與分體結構。
◆ 智能一體彎管流量計，采用先進的電路設計，功能強大，微功耗，大屏幕液晶屏顯示流量信息，內部先 進存貯器保證數據安全。
◆ 一體化彎管流量計系統，可以使用電池供電與外24VDC供電，輸出4～20mA，脈沖信號，有Hart協議。
彎管流量計配置表
| 組 件 | 數量（臺） |
| 彎管傳感器 | 1 |
| 彎管流量計主機（液晶） | 1 |
| 差壓變送器 | 1 |
| 溫度傳感器 | 1 |
| 壓力變送器 | 1 |
| 冷凝盤 | 2 |
| 冷凝圈 | 1 |
| 三閥組 | 1 |
| 根部閥 | 3 |
| 排污閥 | 2 |
產品選型：
| WG | 彎管流量計 | ||||||||||
| 公稱通徑 | -XXX | 150表示DN150 | |||||||||
| 結構形式 | Z | 智能一體化 | |||||||||
| L | 分體式 | ||||||||||
| 測量介質 | 1 | 液體 | |||||||||
| 2 | 氣體 | ||||||||||
| 3 | 蒸汽 | ||||||||||
| 本體形式 | 1 | 管道直接焊接 | |||||||||
| 2 | 法蘭連接 | ||||||||||
| 管道靜壓 | A | 0～0.6MPa | |||||||||
| B | 0～1.0MPa | ||||||||||
| C | 0～1.6MPa | ||||||||||
| D | 0～2.5MPa | ||||||||||
| E | 0～4.0MPa | ||||||||||
| F | 0～6.3MPa | ||||||||||
| G | 0～10MPa | ||||||||||
| H | 0～16MPa | ||||||||||
| I | 0～25MPa | ||||||||||
| J | 0～40MPa | ||||||||||
| 工藝條件 | 0 | 普通 | |||||||||
| 1 | 防腐 | ||||||||||
| 2 | 高溫 | ||||||||||
| 3 | 防爆 | ||||||||||
| 加工方式 | J | 機加 | |||||||||
| T | 推制 | ||||||||||
| 補償方式 | 0 | 無補償 | |||||||||
| P | 單壓力補償 | ||||||||||
| T | 單溫度補償 | ||||||||||
| Q | 壓力、溫度雙補償 | ||||||||||
| 一體化信號輸出 | 0 | 無信號輸出 | |||||||||
| 1 | 4～20mA | ||||||||||
| 2 | 脈沖信號 | ||||||||||
| 3 | Hart | ||||||||||
| 一體化供電方式 | 0 | 內部電池供電 | |||||||||
| 1 | 電池與24VDC雙選擇供電 | ||||||||||
| 2 | 外24VDC供電 | ||||||||||
