◆技術參數：
1、輸入信號種類：相同電偶、相同電阻、相同電流電壓、電阻和電流或電壓。
2、可分別設置主、副輸入的顯示量程、小數點位數及遷移量。
3、開關量控制任意分配給主輸入與副輸入，或主、副輸入之間的運算值。
4、主、副輸入可進行加減除等運算。
5、5個開關量輸出，一個為輸入部分的斷線報警，4個為位式控制或可編程雙定時器、計數器或可編程智能聲光報警。四個設定值可獨立設置參數及滯后區間。
6、可外供24V.DC，帶動1或2個二線制變送器。
7、可實現關聯報警控制方式，可對主副輸入進行關聯控制。
8、8種報警控制方式選擇。
9、有兩個或三個模擬量輸出。主、副輸入可同時或分別模擬變送輸出，也可主、副之間的運算值變送輸出，模擬輸出的零點與滿度可在顯示數值區間內任意設置。
10、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
◆面板指示:

顯示方式	指 示 內 容
雙屏顯示	上屏顯示主輸入值，下屏顯示副輸入值。
三屏顯示	上、中屏分別顯示主、副輸入值，下屏顯示主和副輸入相加或相減運算值。
單屏雙光柱	單屏顯示主或副輸入值（用▲鍵切換） 雙光柱分別顯示主和副輸入值的%。
雙屏單光柱	上、下屏分別顯示主、副輸入值。 單光柱顯示主或副輸入值的%（用鍵切換）
雙屏雙光柱	雙屏分別顯示主、副輸入值 雙光柱分別顯示主、副輸入值的%

◆選型表：

OW-

企標

型號

XMBA

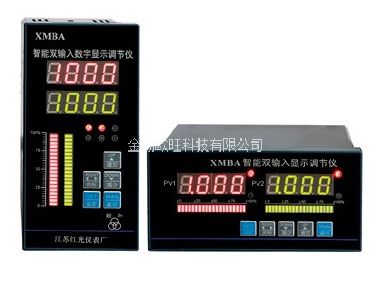

雙輸入顯示調節儀

設計序號

1

1000系列儀表

顯示方式

1

單屏顯示

2

雙屏顯示

3

單屏＋單光柱

4

單屏＋雙光柱

5

雙屏＋單光柱

6

雙屏＋雙光柱

7

三屏顯示

8

顯示為開方加小信號切除（訂貨注明）

輸入方式

1

主副輸入同為熱電偶（E、K、S、B、J、T、R、N）

2

主副輸入同為熱電阻（Pt100、Cu50、Cu50、BA1、BA2、G）

3

主副輸入同為電流（0～10mA、4～20mA）

4

主副輸入同為電壓（0～5V、1-5V、0～20mV、0～75mV、0～200mV）

5

配用遠傳壓力電阻值及線性電阻值（0～400Ω）

控制輸出及調節方式 （開關量輸出）

0

無繼電器輸出

1

1個繼電器（任意分配給主輸入或副輸入或主副之間運算值）

2

2個繼電器（任意分配給主輸入或副輸入或主副之間運算值）

3

3個繼電器（任意分配給主輸入或副輸入或主副之間運算值）

4

4個繼電器（任意分配給主輸入或副輸入或主副之間運算值）

附加功能

0

無附加功能

1

帶有斷偶、斷阻、斷線后狀態輸出

外形尺寸

H

橫式160*80 開孔152*76

S

豎式80*160 開孔76*152

F9

方式96*96 開孔92*92

F7

方式72*72 開孔68*68

變送輸出

A

主輸入或副輸入可獨立變送輸出

B

（主輸入±副輸入）×（Lup-Ldo）

C

（主輸入±副輸入）×（Lup-Ldo）+顯示位移+PFS

D

主輸入與副輸入的運算值輸出

E

主輸入與副輸入均獨立變送輸出特

F

殊要求變送輸出

外供24V電源

缺省為無24V直流電源輸出

P

帶24V直流電源輸出（可做二線制變送器電源）

通訊接口

缺省為不帶通訊接口

T

帶RS485或RS232通訊接口

供電電源

缺省為220V.AC

K

開關電源85-260VAC

W

開關電源18-36VDC或18-36VAC
