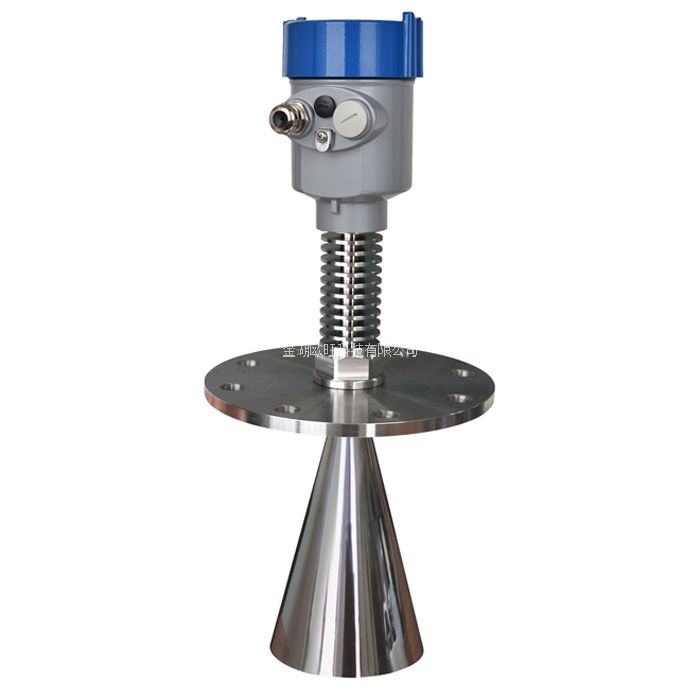

OW-DLD606雷達料位計采用了6.8G發射頻率，天線為帶高溫散熱器的喇叭口，可測量對象為高溫環境的固體塊狀料及顆粒料。@高測量量程為30米，安裝方式為法蘭。
       OW-DLD606雷達料位計是我公司生產的一種基于時間行程原理的物位測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出脈沖信號，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。因此，雷達料位計可以用于反應釜、固體料倉等一些復雜環境的物位測量。
一、OW-DLD606雷達料位計工作原理：
雷達料位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。
二、OW-DLD606雷達料位計產品特點：
1、天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
2、幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
3、嚴重粉塵環境對高頻物位計工作影響不大。
4、波長更短，對在傾斜的固體表面有更好的反射。
5、波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
6、測量盲區更小，對于小罐測量也會取得良好的效果。
7、高信噪比，即使在波動的情況下也能獲得更優的性能。
8、高頻率，是測量固體和低介電常數介質的@佳選擇。
三、OW-DLD606雷達料位計技術參數：
測量對象：高溫環境的固體塊狀料及顆粒料
測量范圍：30米
過程連接：法蘭
介質溫度：-40～500℃
過程壓力：-0.1～1.6MPa
精 度：±10mm
頻率范圍：6.8GHz
防爆等級：ExiaⅡCT6
防護等級：IP67
信號輸出：4～20mA/HART(兩線/四線）

產品選型


OWZLD

智能雷達物位計

601

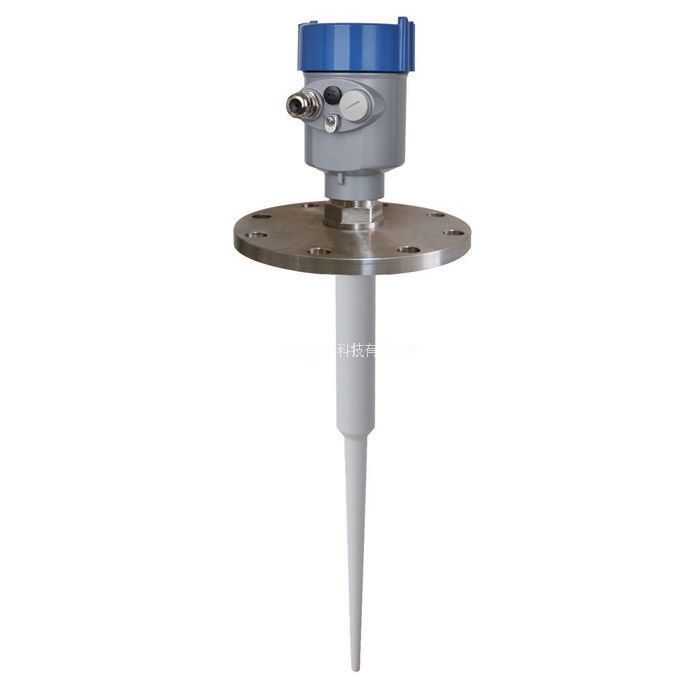

棒式智能雷達

儀表型號

602

翻邊法蘭智能雷達

603

喇叭口智能雷達

604

喇叭口帶吹掃智能雷達

605

導波管式低介電數防攪拌智能雷達

606

帶散熱片高溫型喇叭口智能雷達

P

普通型

防爆選項

I

本安型

D

隔爆型

1

4~20mA

輸出信號

2

4~20mA帶HART協議

A

桿式/PP

天線型式及材料

B

桿式/PTEE

C

導波管/304不銹鋼

D

喇叭天線 大徑φ76~242mm/304不銹鋼

G

螺紋安裝

過程連接

F

法蘭安裝

Q

其他連接方式

W

無

法蘭連接方式

1

FF

2

FF/PTFE翻邊

W

無

容器接管長度/天線延長管長度

1

50mm

2

100mm

3

200mm

4

250mm

5

300mm

6

特殊約定

P

普通密封/-40~100℃

密封方式/過程溫度

G

高溫密封/-40~250℃帶散熱片

1

現場顯示

顯示及編程器

2

編程器

3

現場顯示+編程器

X

量程單位

量程

ZLD

完整選型
