一、產品方案介紹

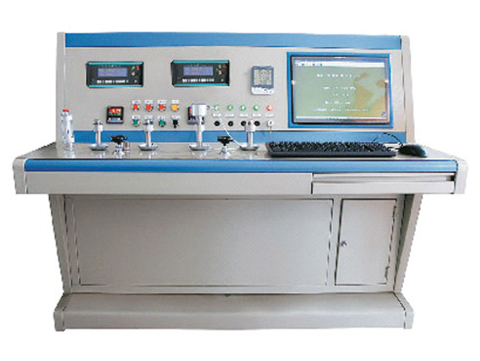

OW-EYS-T壓力表校驗裝置是集現代計量技術，計算機技術，信息管理技術于一體的新一代計量校驗裝置，本裝置由電動氣壓源，電動液壓源，精密數字壓力表，專用壓力數據采集軟件，微型計算機及打印機組成。通過精密數字壓力表的RS232通訊接口，與PC機協作，對測試數據進行處理和管理。
一、概述
電動氣（液）壓力源，是一款半自動壓力源，系統由外接動力氣源和伺服電機原理加壓，打壓速度快、省時省力、操作簡單，調壓方便，整體固化結構，密封性能高，升壓平穩；臺面?zhèn)溆屑訅?、減壓、細調等按鈕，方便控壓，預壓功能將檢定范圍加寬，用伺服調壓，伺服升降壓操作方便，升壓迅速，穩壓快，噪聲小，是工礦企事單位計量部門校驗壓力儀表的理想設備，廣泛用于石油、環保、化工、冶金、計量系統等行業的實驗室的大批量重復性的檢定工作。
1.1遵循的主要現行規范
JJG 882-2004《壓力變送器》
JJG 52-1999 《彈簧管式一般壓力表、壓力真空表和真空表》
JJG 49-1999 《彈簧管式精密壓力表和真空表檢定規程》
JJG 875-2005 《數字壓力計》
JB/T 599-2005《壓力表校驗器》
1.2校驗范圍
彈簧管壓力表 壓力開關 壓力變送器。
特穩伺服壓力源技術參數
1、氣壓造壓范圍：（0~2.5）MPa 液壓造壓范圍：（0~60）MPa
2、工作介質：空氣與25#變壓器油
3、穩定度：±0.05%F.S
4、尺寸：800*320*350
5、輸出接口（M20×1.5）：共4個接口，一個用于接標準壓力表，3個用于接被檢表（特殊可定制）。
三、性能特點
軍工密封技術，密封性能好，穩壓快
備有加壓、減壓、細調按鈕，方便控壓。
控壓精準度高，根據精密表的準確度，氣壓在kPa值個位，彌補了控制的準確與穩定的波動大的不足。
采用伺服升壓，充分解決大溶腔表檢定難的問題。
采用伺服閥調壓：微調閥與調壓閥結合，實現正反行程檢定，調壓精準、便捷。
省力：采用進口伺服閥，檢定方便
二、精密數字壓力表
OW-YBS-B精密數字壓力表具有多量程壓力測量、電流測量和直流24V電源輸出, 具有滿程、線性、溫度補償可通過面板鍵盤適時外部修正，調較方便。,主要用于校驗壓力(差壓)變送器、普通(精密)壓力表及其它壓力儀表。
二.產品特點
1.便攜式專用機箱，攜帶方便，操作輕松。
2.金屬外殼，耐用、強度好，抗干擾能力強。
3.min可分辨1Pa的微小壓力變化。
4.具有DC 24V電壓源輸出和電流測量功能，符合客戶應用條件。
5.欠壓和過充保護電路的設置，大大提高了電池的使用壽命。
6.壓力/電流雙排液晶同時顯示，更易于變送器的校驗記錄。
三.技術指標
使用條件: 電源: 外接: AC220V、50Hz
內置: 6V鎳氫(鋰離子)電池
溫度: (20±2)℃
濕度: (0～80%)RH
環境: 無粉塵、無腐蝕性氣體
壓力接口: 傳感器外置:M20×1.5
傳感器內置:M10×1.0快速接嘴或Φ6插嘴
四.測量范圍、分辨率、準確度
| 項目 | 測量范圍 | 分辨率 | 準確度 | |
| 壓力(MPa) | 任選量程，可通過模塊選配，將量程擴展至-0.1～60MPa 范圍內任意量程。 |
Min 1Pa | 0.05%F·S 0.1%F•S |
|
| 電流(mA) | （0～±22）mA | 1μA | 0.02%F·S |
